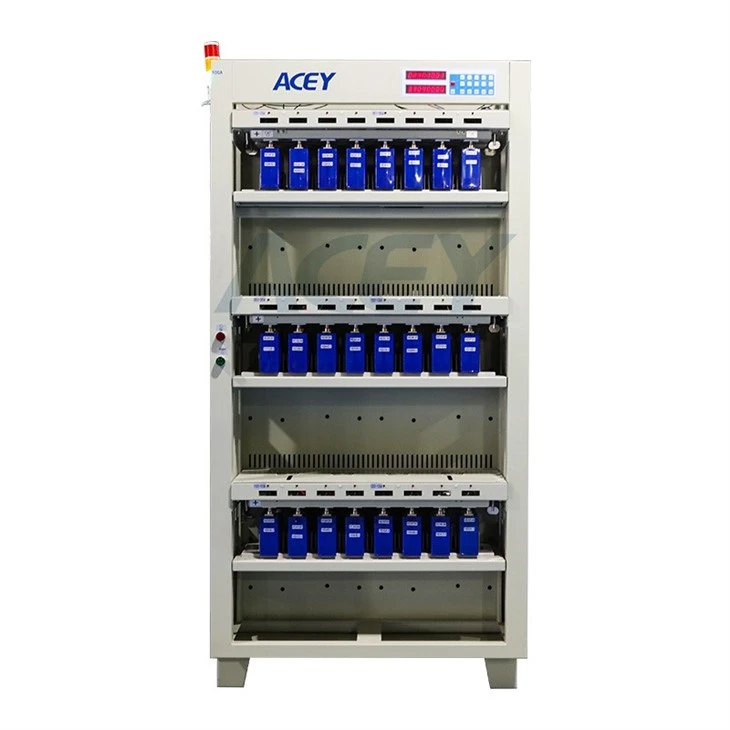

5V 100A 48- kanál Li ion Prismatic Battery Tester
Opis produktu
Acey-bct 5100-48 p je špeciálne zariadenie na analýzu náboja pre prizmatické lítium-iónové bunky, ktoré sú navrhnuté na presné vyhodnotenie kapacity a hodnotenie výkonnosti. Vďaka svojej schopnosti paralelného testovania viacerých buniek je systém obzvlášť vhodný pre scenáre testovania hromadnej výroby vrátane priemyselných výroby batérií, laboratórií výskumu a vývoja a procesov kontroly kvality.
Vlastnosti produktu
- Každý kanál pracuje nezávisle a umožňuje individuálnu konfiguráciu krokov nabíjania a vypúšťania pre každú testovanú batériu.
- Zariadenie sa môže pochváliť vysokou presnosťou 0.
- Softvér je bohatý na funkcie a ponúka užívateľsky prívetivé rozhranie pre bezproblémovú prevádzku.
- Na zaručenie vynikajúcej presnosti merania sa používa štvorvodičové testovacie rozhranie.
- Systém navrhnutý s modulárnym prístupom sa ľahko udržiava.
Konštrukcia
- Zariadenie na klasifikáciu kapacity lítiovej batérie.
- Počítač s rozhraním USB (samostatne k dispozícii).
- Prevodník rozhrania USB až 485 alebo komunikačná línia alebo päť druhov komunikačnej línie a kryštálovej hlavy.
- Systém skenovania batérie.
- Produktový softvér Acey.
Hlavné technické parametre
|
Konštrukcia |
|
|
Počet kanálov zariadenia |
Celý stroj má 48 kanálov |
|
Exteriérový rozmer |
Šírka 1009 mm × dĺžka 800 mm × výška 1843 mm |
|
Podvozok |
Štandardná šedá čierna (prispôsobiteľná)) |
|
Formulár |
Napájacia batéria plochá hlava svorka |
|
Rozstup |
81 mm |
|
Podporte špecifikácie batérie |
Batériu kompatibilná dĺžka 90-220 mm; Hrúbka 15-70 mm; Výška 80-230 mm; Batéria |
|
Ucho 60-150 mm |
|
|
Režim riadenia kanála |
Každá batéria má úplne nezávislý zdroj konštantného napätia konštantného prúdu, stabilný a bez nárazu. Realizovateľný začiatok |
|
Pohyb, zastavte, pozastaviť, pokračovať a chrániť |
|
|
Každý kanál má nezávislý obvod na riadenie hardvéru konštantného napätia, konštantný prúd |
|
|
Každý kanál nabíjajúci prúd, presnosť prúdu vypúšťania aktuálne sa dá automaticky kalibrovať pomocou softvéru |
|
|
Napájanie |
Trojfázový 5 drôtový systém AC380V ± 10%, 50 Hz |
|
faktor |
Väčšie alebo rovné 0. 99 |
|
AC Aktuálna miera skreslenia |
Menej ako alebo rovná 2% |
|
Index efektívnosti energetického oddelenia |
Nabíjanie väčšie alebo rovné 80%, vybíjanie väčšie alebo rovné 75% |
|
Pracovná spotreba energie |
Menej ako alebo rovná 29 kW |
|
zlyhanie zariadenia |
<1% |
|
Pracovné prostredie |
Teplota -10 ~ 40, relatívna vlhkosť 80% |
|
Režim rozptyľovania tepla |
Príjem prírodného vzduchu, výfuk nahor |
|
alarm |
Voliteľný |
|
Funkcia ochrany výkonu komponentu |
1. Ochrana prekročenia napätia mriežky |
|
2. Ochrana prekročenia frekvencie napájania mriežky |
|
|
Parametre kanála |
|
|
Rozsah merania napätia |
Dc 0 ~ 5V |
|
Rozsah napätia batérie |
Nabíjajte dc 0 ~ 4,5V; Výtok DC 4,5 ~ 1,5V |
|
Rozsah konštantného napätia |
DC 2 ~ 4,5V |
|
Presnosť napätia |
± (0. 5 Reading ‰ +0. 5 ‰ full) |
|
Rozlíšenie riadenia napätia |
0. 1MV |
|
Rozlíšenie vzorkovania napätia |
0. 1MV |
|
stabilita napätia |
Menej alebo rovné (± 1 mV) |
|
Súčasný rozsah |
Nabíjanie DC 200MA ~ 100A; Vypúšťanie DC 200MA ~ 100A |
|
Súčasná presnosť |
± (0. 5 Reading ‰ +0. 5 ‰ full) |
|
Rozlíšenie aktuálneho riadenia |
1ma |
|
Rozlíšenie aktuálneho odberu vzoriek |
0. 1ma |
|
Súčasná stabilita |
Menej ako alebo rovná (± 1 mA) |
|
Čas nárastu aktuálneho nárastu (zaťaženie 90%) |
Menej ako alebo rovná 50 ms |
|
Čas spustenia kanála (90% zaťaženie) |
Menej ako alebo rovná 50 ms |
|
Funkcia softvéru |
|
|
Režim |
Počítačom riadené vybavenie práce, úplné ovládanie skrinky, so skenovacím systémom |
|
Komunikačný režim |
485 Komunikácia sériového prístavu (prenosová rýchlosť 57600)/ TCP Komunikácia |
|
Nastavenia procesu |
Je možné nastaviť až 32 krokov a 256 cyklov |
|
Nabíjací režim |
Konštantný prúd, konštantné napätie, konštantný prúd a konštantné napätie |
|
Koncové podmienky nabíjania |
Napätie, prúd, čas, kapacita,-△ v |
|
Výtok |
Konštantný prúd, konštantný výkon, konštantný odpor |
